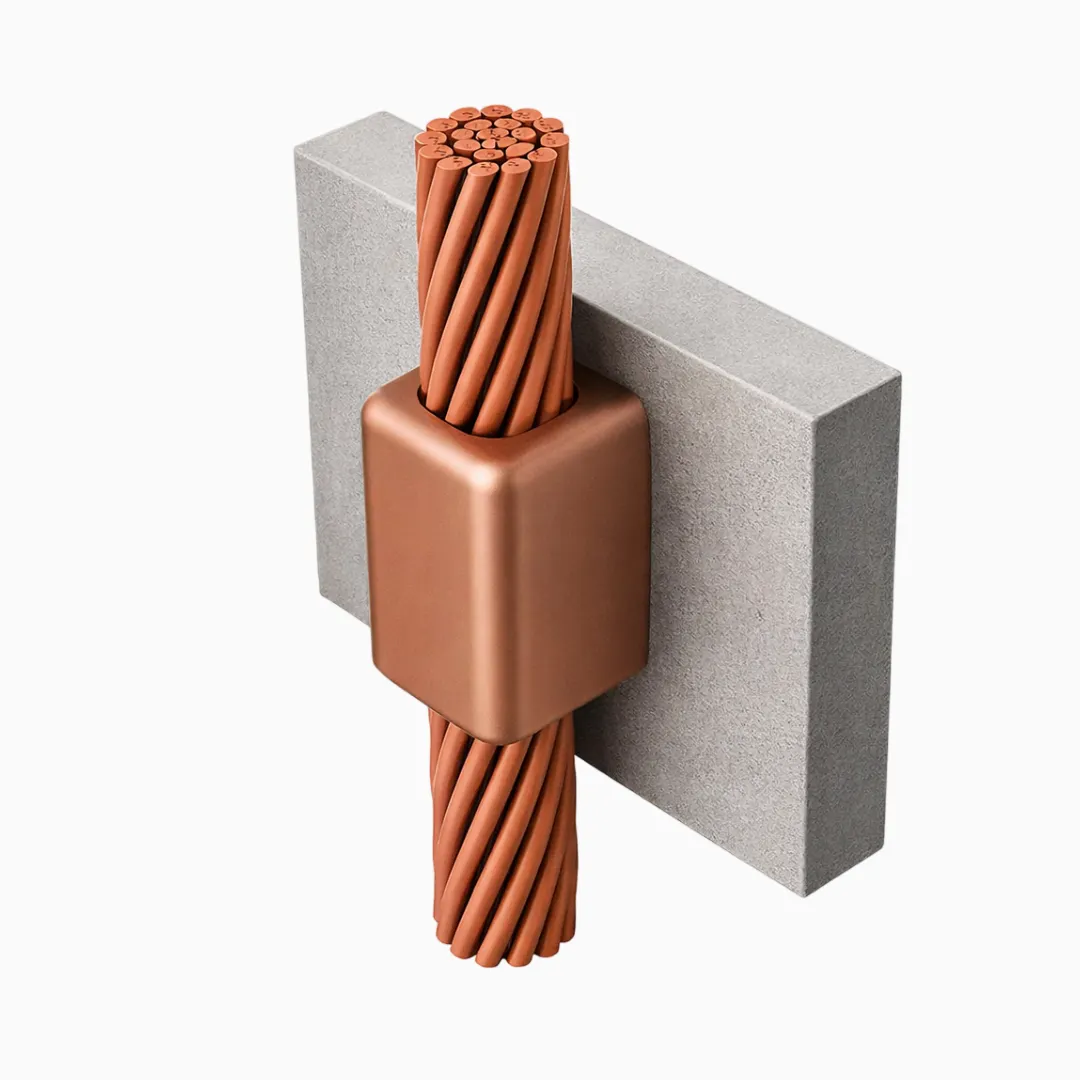

Molde de grafito M-VVR

Molde de grafito M-VVR para soldadura exotérmica

El Molde de grafito M-VVR es un componente utilizado para realizar conexiones mediante soldadura exotérmica en sistemas eléctricos y proyectos de puesta a tierra. Su función es contener los conductores y dirigir el metal fundido durante el proceso, permitiendo formar una unión permanente entre elementos de cobre o entre cobre y acero, según la configuración indicada para cada aplicación.

Este tipo de conexión se utiliza cuando se requiere continuidad eléctrica y mecánica entre los conductores. De acuerdo con la ficha técnica, las notas asociadas a las normas NEC 250-81, 250-91, 250-113, 250-115 y la IEEE Std 80 establecen el uso de soldadura exotérmica en determinadas conexiones de cobre y acero con conductores de calibre 8 o superior. :contentReference[oaicite:0]{index=0}

¿Qué es el Molde de grafito M-VVR?

El Molde de grafito M-VVR es una pieza especialmente fabricada para alojar los conductores, el disco metálico y el polvo utilizado durante una soldadura exotérmica. Su cavidad interna determina la posición de los cables y la forma final de la conexión.

Durante el procedimiento, el material de soldadura alcanza una temperatura elevada y se transforma en metal fundido. Este material fluye hacia la cámara de conexión del molde, donde se integra con los conductores y forma una unión eléctrica permanente.

Aplicación en sistemas de puesta a tierra

El Molde de grafito M-VVR puede formar parte de proyectos de puesta a tierra utilizados en instalaciones eléctricas industriales, comerciales, mineras y de infraestructura. Estas conexiones ayudan a integrar conductores dentro de una red destinada a conducir corrientes de falla y proteger equipos e instalaciones.

El molde debe utilizarse únicamente para las combinaciones de conductores indicadas en su identificación y tabla técnica. No se recomienda emplearlo con elementos distintos ni modificar su estructura, ya que esto podría alterar el flujo del material fundido y comprometer el resultado de la unión.

Conexión permanente de conductores

Una vez terminada correctamente la reacción exotérmica, los conductores unidos deben considerarse como una conexión continua. Esto diferencia el proceso de otras uniones mecánicas que dependen de pernos, presión o reapriete periódico.

Medidas compatibles con el Molde de grafito M-VVR

La ficha técnica contempla distintas configuraciones del Molde de grafito M-VVR según el calibre del conductor. Cada medida se relaciona con un código de molde, cartucho, tenaza y rascador compatible.

Calibres indicados en la ficha técnica

• Calibre 6
• Calibre 4
• Calibre 2
• Calibre 2 sólido
• Calibre 1
• Calibre 1/0
• Calibre 2/0
• Calibre 3/0
• Calibre 4/0
• Calibre 250

Dependiendo del calibre seleccionado, la ficha señala el uso de cartuchos C-90, C-115, C-200 o C-250. La tenaza indicada es la TSC-80, mientras que el rascador puede variar entre R-90 y R-150.

Selección de accesorios compatibles

Antes de comenzar el trabajo se debe confirmar que el molde, el cartucho, la tenaza y el rascador correspondan a la configuración del conductor. Utilizar una combinación incorrecta puede afectar la cantidad de material, el cierre del molde o la calidad final de la soldadura.

Recomendaciones previas a la soldadura

Las superficies que participarán en la conexión deben encontrarse libres de humedad, óxido y grasa. La presencia de contaminantes puede dificultar la reacción y afectar la integración del metal fundido con los conductores.

Antes de ejecutar la primera soldadura, la ficha recomienda precalentar el molde durante aproximadamente cinco minutos. Este procedimiento permite eliminar la humedad que pueda encontrarse dentro del grafito y reduce el riesgo de una reacción irregular.

Revisión del estado del molde

No se debe utilizar un Molde de grafito M-VVR roto, desgastado o con daños visibles. Una fisura puede permitir la fuga del metal fundido y generar un riesgo para el operador y las personas que se encuentren alrededor.

Todos los equipos y materiales deben estar en buen estado. Tampoco se deben modificar las cavidades, conductos o superficies del molde sin autorización técnica.

Temperatura y tiempos de espera

La ficha establece que el molde no debe utilizarse cuando su temperatura sea superior a 300 °C, debido al riesgo de autoencendido del polvo de ignición. Para controlar la acumulación de calor, se recomienda esperar al menos cinco minutos entre soldaduras o alternar el trabajo entre dos moldes.

Cuando se utilicen moldes que necesiten más de una soldadura, el tiempo mínimo de espera debe aumentar a diez minutos. Otra alternativa es rotar entre dos o más unidades para evitar que la temperatura supere el límite indicado.

Elementos de protección personal

El proceso debe ser ejecutado por personal capacitado y utilizando los elementos de protección correspondientes, como guantes, botas, pechera y protección ocular. La soldadura genera metal fundido, humo y superficies calientes, por lo que se deben tomar precauciones para evitar quemaduras.

Condiciones del área de trabajo

En espacios cerrados se debe mantener una ventilación adecuada. También es necesario retirar materiales inflamables y evitar que el metal fundido entre en contacto con agua o aceite.

Procedimiento general de uso

El procedimiento comienza con el precalentamiento y la limpieza del molde y los conductores. Luego se introducen los cables en la posición indicada, se cierra el molde y se instala el disco correspondiente.

Posteriormente, se deposita el polvo de soldadura y se distribuye una parte del polvo de ignición sobre el borde del molde. La reacción se inicia mediante una pistola de ignición o chispero manual.

Una vez completada la reacción y enfriada la conexión, se abre el molde y se retira la soldadura terminada. La escoria debe eliminarse con el rascador y los residuos de la cámara se limpian con una brocha antes de preparar el siguiente ciclo.

Compra Molde de grafito M-VVR en Silber

En Silber puedes cotizar el Molde de grafito M-VVR y los accesorios necesarios para realizar conexiones mediante soldadura exotérmica. Antes de comprar, revisa el calibre del conductor, el código del molde, el cartucho requerido y la tenaza compatible.

Envíanos tu listado de materiales y solicita asesoría para seleccionar la configuración adecuada para tu sistema de puesta a tierra y proyecto eléctrico.
