Molde de grafito M-LAC
El Molde de grafito M-LAC es un componente diseñado para realizar uniones mediante soldadura exotérmica entre conductores eléctricos y pletinas metálicas.
¿Quieres cotizar este producto?
Descripción
Molde de grafito M-LAC para soldadura exotérmica
El Molde de grafito M-LAC es un componente diseñado para realizar uniones mediante soldadura exotérmica entre conductores eléctricos y pletinas metálicas. Su aplicación se relaciona principalmente con sistemas de puesta a tierra que necesitan conexiones eléctricas permanentes, estables y correctamente dimensionadas según las características del conductor y la pletina utilizada.
Durante el proceso, el molde contiene los elementos necesarios para generar y dirigir el metal fundido hacia la zona de conexión. Esto permite formar una unión continua entre el cable y la pletina, siempre que se utilicen el cartucho, la tenaza y el rascador indicados para cada configuración. La ficha técnica del producto incluye diferentes combinaciones de conductores, dimensiones de pletinas y accesorios compatibles. :contentReference[oaicite:0]{index=0}
¿Qué es el Molde de grafito M-LAC?
El Molde de grafito M-LAC es una pieza técnica que posee cavidades internas adaptadas para posicionar el conductor y la pletina durante una soldadura exotérmica. Dentro de su cámara se instala el disco y se deposita el material de soldadura, que posteriormente es activado mediante un chispero manual.
La reacción genera metal fundido a una temperatura elevada. Este material fluye hacia el punto de conexión y se integra con los elementos que deben unirse, formando una unión eléctrica permanente. El producto debe utilizarse únicamente con las combinaciones indicadas en su placa identificadora y documentación técnica.

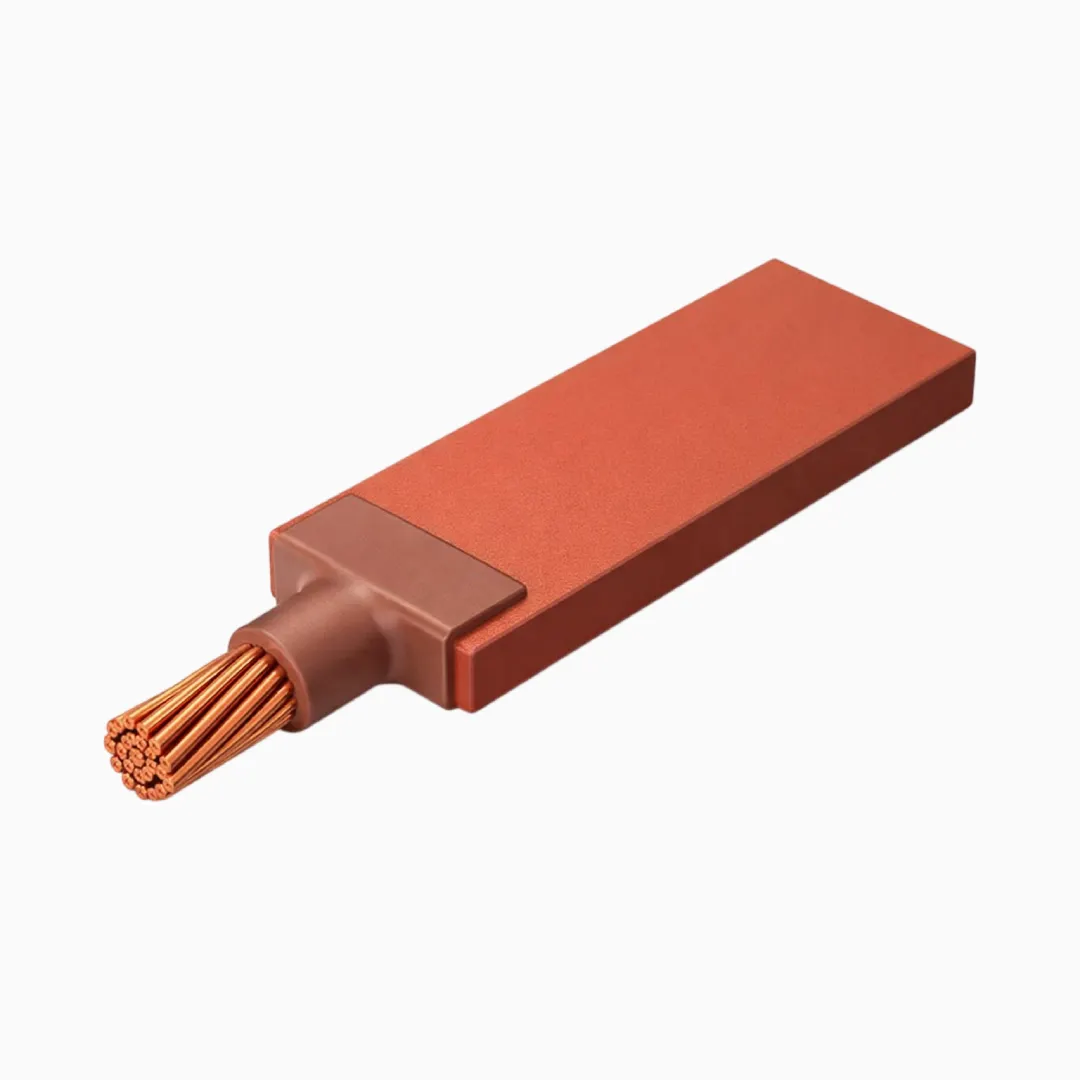

Unión entre cable y pletina
La principal aplicación del Molde de grafito M-LAC es realizar conexiones entre cables eléctricos y pletinas utilizadas en sistemas de puesta a tierra. Las dimensiones de la pletina y el calibre del conductor determinan el código específico del molde y la cantidad de material de soldadura necesaria.
Esta solución permite integrar conductores a barras o pletinas dentro de una red de tierra, evitando depender únicamente de sistemas mecánicos sujetos mediante presión, tornillos o abrazaderas.
Conexión eléctrica permanente
Cuando la soldadura se ejecuta correctamente, los elementos unidos pueden considerarse parte de un conductor continuo. Para conseguir este resultado es fundamental preparar las superficies, utilizar los accesorios compatibles y respetar el procedimiento indicado para el molde.
Aplicaciones en sistemas de puesta a tierra
El Molde de grafito M-LAC puede utilizarse en instalaciones eléctricas que incorporen conductores y pletinas como parte de su sistema de puesta a tierra. Este tipo de solución puede encontrarse en proyectos industriales, instalaciones eléctricas, obras de infraestructura y sistemas que necesitan conexiones permanentes entre sus componentes metálicos.
La ficha técnica hace referencia a las disposiciones NEC 250-81, NEC 250-91, NEC 250-113 y NEC 250-115, además de IEEE Std 80-1986, en relación con determinadas conexiones entre cobre y cobre o entre cobre y acero.
Compatibilidad con diferentes calibres
La documentación técnica incluye configuraciones para conductores de distintos calibres, entre ellos:
- Calibre 4
- Calibre 2
- Calibre 2 sólido
- Calibre 1
- Calibre 1/0
- Calibre 2/0
- Calibre 3/0
- Calibre 250
- Calibre 300
- Calibre 500
Las pletinas compatibles incluyen diferentes combinaciones de espesor y ancho, como 1/8 x 1”, 3/16 x 1”, 1/4 x 1”, 1/4 x 1 1/2”, 1/4 x 2”, 1/4 x 3” y 3/8 x 1 1/2”, dependiendo del calibre seleccionado.
Cartuchos y accesorios compatibles
Cada configuración del Molde de grafito M-LAC necesita una cantidad específica de material de soldadura. Los cartuchos indicados en la ficha técnica corresponden a:
- Cartucho C-45
- Cartucho C-65
- Cartucho C-90
- Cartucho C-115
- Cartucho C-200
La tenaza compatible indicada para las configuraciones es la TSC-80. El rascador puede variar entre R-45, R-90 y R-150 según el tamaño del conductor, la pletina y el cartucho requerido.
Importancia de seleccionar la configuración correcta
No se debe elegir el cartucho o molde solamente por aproximación visual. Cada combinación posee un código específico que relaciona el calibre del conductor con las dimensiones de la pletina. Una selección incorrecta puede alterar la cantidad de metal fundido y afectar el resultado de la conexión.
Preparación antes de utilizar el molde
Antes de ejecutar la soldadura, las superficies deben limpiarse mediante un cepillo metálico. Es necesario eliminar humedad, grasa, óxido y cualquier contaminante que pueda interferir con la reacción o con la integración del material fundido.
La ficha también recomienda precalentar el molde durante aproximadamente cinco minutos antes de la primera soldadura. Este procedimiento ayuda a eliminar la humedad acumulada dentro del grafito.
Revisión de seguridad
No deben utilizarse moldes rotos, desgastados o con fisuras, ya que podrían producir fugas de metal fundido. Tampoco se debe modificar la cámara, las cavidades ni utilizar materiales distintos de los señalados para el producto.
El operador debe trabajar con elementos de protección personal, incluyendo guantes, botas, pechera y protección ocular. En lugares cerrados se debe mantener una ventilación adecuada y retirar materiales que puedan inflamarse.
Temperatura máxima y tiempos de espera
El Molde de grafito M-LAC no debe utilizarse cuando su temperatura sea superior a 300 °C, debido al riesgo de autoencendido del polvo de ignición.
Para controlar la temperatura se recomienda esperar al menos cinco minutos entre soldaduras o alternar el trabajo entre dos moldes. Cuando una configuración requiera más de una soldadura, el tiempo de espera debe aumentar a un mínimo de diez minutos.
Modo de uso del Molde de grafito M-LAC
Después de limpiar los conductores y precalentar el molde, se introduce el cable y la pletina en la posición correspondiente. Luego se cierra el molde, se instala el disco y se deposita el polvo de soldadura.
Una parte del polvo de ignición debe distribuirse sobre el material y aproximadamente un 25 % sobre el borde del molde. La reacción se activa mediante una pistola de ignición o chispero manual.
Una vez terminada y enfriada la conexión, se retira la escoria de la tolva y de la tobera utilizando el rascador compatible. Los residuos de la cámara se eliminan con una brocha antes de preparar el siguiente ciclo de trabajo.
Compra Molde de grafito M-LAC en Silber
En Silber puedes cotizar el Molde de grafito M-LAC para realizar conexiones entre cables y pletinas mediante soldadura exotérmica. Antes de solicitar el producto, revisa el calibre del conductor, las dimensiones de la pletina, el cartucho requerido y los accesorios compatibles.
Envíanos tu listado de materiales y solicita asesoría para encontrar la configuración adecuada para las necesidades de tu sistema de puesta a tierra.
Especificaciones
| Material | Grafito |
|---|---|
| Temperatura de servicio | No utilizar sobre 300 °C |
| Propiedades especiales | Conexión eléctrica permanente, Molde reutilizable, Requiere precalentamiento, Soldadura exotérmica, Uso en sistemas de puesta a tierra |
| Norma o certificación | IEEE Std 80-1986, NEC 250-113, NEC 250-115, NEC 250-81, NEC 250-91 |
| Compatibilidad | Cable con pletina, Pletina 1/4 × 1 1/2”, Pletina 1/4 × 1”, Pletina 1/4 × 2”, Pletina 1/4 × 3”, Pletina 1/8 × 1”, Pletina 3/16 × 1”, Pletina 3/8 × 1 1/2” |
| Calibre del conductor | 1, 1/0, 2, 2 SOL, 2/0, 250, 3/0, 300, 4, 500, 6 |
| Cartucho compatible | C-115, C-200, C-45, C-65, C-90 |
| Tenaza compatible | TSC-80 |
| Tipo de unión | Tipo LAC, Unión cable a pletina |
