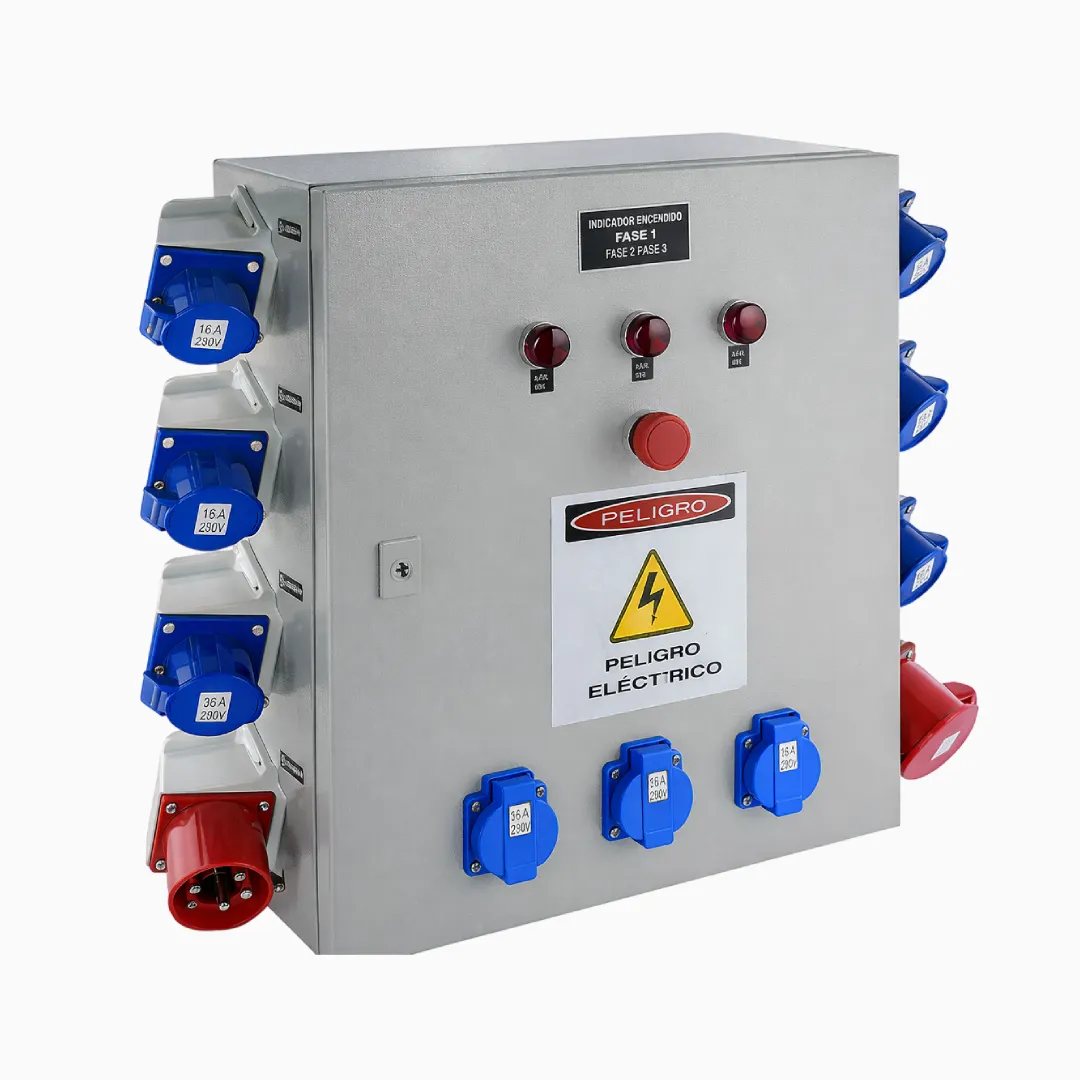

Tablero de faena metálico con parada de emergencia 220 V Size S
El Tablero de faena metálico con parada de emergencia 220 V Size S es una solución diseñada para distribuir energía eléctrica de manera temporal en obras de construcción, instalaciones provisionales y espacios donde todavía no existe una red eléctrica definitiva.
¿Quieres cotizar este producto?
Descripción
Tablero de faena metálico con parada de emergencia 220 V Size S
El Tablero de faena metálico con parada de emergencia 220 V Size S es una solución diseñada para distribuir energía eléctrica de manera temporal en obras de construcción, instalaciones provisionales y espacios donde todavía no existe una red eléctrica definitiva. Su gabinete metálico, sus múltiples puntos de conexión y su sistema de parada de emergencia permiten centralizar la alimentación de herramientas, equipos, iluminación y maquinaria desde un único tablero.
Este producto puede ser alimentado mediante un empalme provisorio o a través de un cable alimentador, permitiendo energizar diferentes sectores durante el periodo de ejecución de una obra. Su configuración incorpora conexiones de 220 V y componentes trifásicos de 380 V, además de interruptores automáticos, luces piloto, contactor y elementos de distribución instalados dentro de un gabinete metálico con protección IP65.
¿Qué es un tablero de faena metálico?
Un tablero de faena es un equipo eléctrico utilizado para suministrar y distribuir energía durante un periodo determinado. Se emplea principalmente en proyectos donde la instalación eléctrica definitiva aún no se encuentra disponible o donde los puntos de consumo cambian a medida que avanza el trabajo.
El Tablero de faena metálico con parada de emergencia 220 V Size S permite alimentar diferentes circuitos desde una estructura centralizada. Esto ayuda a organizar las conexiones eléctricas y a reducir el uso de soluciones improvisadas dentro de la obra.
Uso en instalaciones provisionales
Durante una construcción, montaje o remodelación es necesario alimentar iluminación temporal, herramientas eléctricas, equipos de apoyo y distintos sectores de trabajo. Este tablero permite concentrar dichas conexiones en un solo punto y distribuir la energía de acuerdo con la configuración definida para la instalación.
La selección de los circuitos y la conexión de las cargas deben realizarse considerando la capacidad del tablero, las protecciones disponibles y el consumo de los equipos que se utilizarán.
Alimentación mediante empalme o cable alimentador
La ficha técnica indica que los tableros de faena pueden ser alimentados mediante un empalme provisorio o a través de un cable alimentador. La conexión debe ser realizada por personal eléctrico competente y respetar las exigencias normativas aplicables al proyecto.
Parada de emergencia integrada
Una de las características principales del tablero es su interruptor pulsador de parada de emergencia. Este dispositivo permite interrumpir el suministro eléctrico cuando se finaliza un trabajo, se completa una maniobra o aparece una situación de peligro que requiere dejar el tablero sin energía.
La parada de emergencia funciona como un elemento de control que facilita una respuesta rápida frente a condiciones anormales. Su ubicación visible permite identificar el punto de detención dentro del tablero.
Control mediante contactor
El sistema incorpora un contactor LC1-D3210 de 32 A con un contacto normalmente abierto. Este componente participa en la maniobra y control de la alimentación del tablero, trabajando junto con el pulsador de emergencia y las protecciones instaladas.
Seguridad complementaria
El pulsador de emergencia no reemplaza los interruptores automáticos, las protecciones diferenciales ni los procedimientos de trabajo seguro. Todos los componentes deben revisarse antes de energizar el tablero y durante las mantenciones programadas.
Conexiones eléctricas disponibles
El Tablero de faena metálico con parada de emergencia 220 V Size S incorpora diferentes tipos de enchufes para distribuir energía hacia herramientas, equipos y circuitos de faena.
Conexiones monofásicas de 220 V
El equipo incluye seis enchufes hembra sobrepuestos de 16 A, 2P+T, 220 V e índice de protección IP44. Estas conexiones pueden utilizarse para alimentar equipos monofásicos compatibles con la capacidad de cada circuito.
También dispone de tres enchufes hembra embutidos de 16 A, 2P+T y formato de salida domiciliaria. Antes de conectar una carga se debe revisar su potencia, corriente requerida y compatibilidad con las protecciones instaladas.
Conexiones trifásicas de 380 V
La ficha técnica contempla un enchufe hembra sobrepuesto de 32 A, 3P+N+T, 380 V e índice de protección IP44. También incorpora un enchufe macho sobrepuesto con las mismas características eléctricas.
Estas conexiones permiten integrar el tablero a sistemas que requieren alimentación trifásica, siempre que la instalación, el empalme y los equipos conectados sean compatibles con dicha tensión.
Luces piloto con voltímetro
El tablero incluye tres luces piloto rojas con voltímetro blanco para un rango de 60 a 500 V CA. Estos elementos permiten disponer de una referencia visual sobre la presencia de tensión en la alimentación.
Protecciones y distribución interna
La configuración incorpora interruptores automáticos destinados a proteger los distintos circuitos. La ficha indica dos interruptores automáticos EBS6BN de 3 x 32 A, 6 kA y curva C, además de interruptores automáticos EBS6BN de 1 x 16 A, 6 kA y curva C.
También incluye un repartidor tetrapolar de siete polos y dos barras de bronce aisladas azules para riel DIN de 12 polos. Estos componentes permiten organizar la distribución interna de conductores y circuitos.
Gabinete metálico IP65
Todos los elementos se encuentran instalados en un gabinete metálico de 500 x 400 x 200 mm con clasificación IP65. Esta clasificación corresponde al gabinete señalado en la ficha técnica. Los enchufes exteriores poseen su propia clasificación IP44, por lo que el grado de protección del conjunto debe analizarse considerando todos sus componentes.
Dimensiones compactas Size S
- Alto: 500 mm
- Ancho: 400 mm
- Profundidad: 200 mm
Estas dimensiones permiten concentrar diferentes conexiones y protecciones dentro de un formato compacto para instalaciones provisionales.
Aplicaciones del tablero de faena
Este producto puede utilizarse en obras de construcción, montajes eléctricos, remodelaciones, instalaciones industriales temporales, trabajos de mantenimiento y proyectos que necesitan distribuir energía por un periodo definido.
Puede alimentar iluminación, herramientas eléctricas, equipos auxiliares y otros consumos compatibles. La cantidad de conexiones disponibles no significa que todas puedan utilizarse simultáneamente sin revisar la capacidad total de alimentación y la coordinación de las protecciones.
Compra tu tablero de faena metálico en Silber
En Silber puedes cotizar el Tablero de faena metálico con parada de emergencia 220 V Size S para instalaciones provisionales y proyectos de construcción. Su gabinete metálico, conexiones de 220 V y 380 V, pulsador de emergencia y protecciones internas permiten centralizar la distribución eléctrica de una faena.
Envíanos tu listado de materiales y solicita asesoría para revisar la disponibilidad y compatibilidad del tablero con las necesidades eléctricas de tu proyecto.
Especificaciones
| Propiedades especiales | Conexiones exteriores IP44, Distribución monofásica y trifásica, Gabinete con protección IP65, Parada de emergencia, Protecciones mediante interruptores automáticos, Tres luces piloto con voltímetro, Uso en instalaciones provisionales |
|---|---|
| Material | Barras interiores de bronce, Gabinete metálico |
| Norma o certificación | Capacidad de corte 6 kA, Grado de protección IP44, Grado de protección IP65 |
| Compatibilidad | Cable alimentador, Empalme provisorio, Enchufes 16 A, 2P+T, Enchufes 32 A, 3P+N+T, Equipos monofásicos de 220 V, Equipos trifásicos de 380 V, Herramientas eléctricas, Iluminación de faena, Maquinaria de construcción |
